DC IT Shielding Room

Abschirmung für Serverräume

  • ibm-security
    Schutz vor elektromagnetischen Einflüssen
  • Modulares Raum-in-Raum-System bestehend aus Wand-, Decken- und Bodenelementen
  • Baulicher IT-Schutz nach anerkannten RZ-Standards, je nach Ausführung gemäß BITKOM, BSI und EN 50600
  • Erweiterter Grundschutz für die IT gegen die wesentlichen physikalischen Gefahren (Brand, Einbruch, Wasser, Staub, EMV Elektromagnetische Verträglichkeit…)
  • Systemgeprüfter Brandschutz mit unterschiedlichen Schutzoptionen je nach Ausführung
  • Einbruchschutz ab RC 2, je nach Ausführung mit optional höherer Einbruchhemmung
Jetzt konfigurieren

Geschirmte Serverräume für sensible IT-Infrastrukturen

Beim DC IT Room Shielding entsteht eine vollständig abgeschirmte Umgebung für alle im Raum betriebenen IT-Systeme. Wände, Boden und Decke bilden dabei eine zusammenhängende Struktur, die äußere Einflüsse reduziert und sensible Systeme schützt.

Das Shielding im DC IT Room eignet sich besonders für Behördenumgebungen, kritischen Infrastrukturen oder hochsensiblen IT-Bereichen.

Perfekter Schutz vor elektromagnetischen Einflüssen

Datendiebstahl

Spionageangriffe

(z.B. Wirtschaftsspionage und Abhördienste)

Elektronische Attacken

hearing
Technische Lauschangriffe

Natürliche elektromagnetische Spitzen

(z.B. Blitzeinwirkung)

Drohnenangriffe

mithilfe von GPS- und Funkstörsendern

Nichtnukleare elektromagnetische Impuls-/Hochleistungsmikrowellen

(NNEMP/HPM)

mobile-data
Kompromittierende Abstrahlung

(ungewollter Informationsabfluss)

Mann in Militäruniform hält ein Tablet und läuft durch ein Rechenzentrum

Typische Einsatzbereiche

Geschirmte Serverräume kommen überall dort zum Einsatz, wo besonders hohe Sicherheitsanforderungen gelten:

  • kritische Infrastruktur, besonders Behörden und Einrichtungen für Sicherheit, Militär und Verteidigung
  • Forschungs- und Entwicklungsumgebungen
  • ibm-security
    besonders sensible Unternehmensrechenzentren

Ihr Vorteil mit dem IT Room Shielding

Ganzheitlicher Schutz für komplette IT-Infrastruktur

Der gesamte Serverraum wird als geschlossene Schutzumgebung ausgeführt.

improve-relevance

Individuelle Anpassung an Gebäude und Infrastruktur

Die Konstruktion kann exakt an bestehende Gebäude und technische Anforderungen angepasst werden.

delivery-truck

Reduzierter Wartungsbedarf

Weder der abgeschirmte Raum, noch Filtersysteme oder andere Komponenten müssen regelmäßig gewartet werden, lediglich die Tür im jährlichen Intervall. Das senkt Aufwand und Betriebskosten deutlich.

Aufbau geschirmter Räume

Unsere geschirmten Räume werden aus metallischen Paneelen aufgebaut, die miteinander verbunden werden und eine geschlossene Struktur bilden. Dabei kommen verzinkte Stahlpaneele mit einer Materialstärke von etwa zwei Millimetern zum Einsatz, da diese eine hohe Stabilität und eine zuverlässige Schutzwirkung bieten.

Je nach Projektanforderung kann die Konstruktion modular aufgebaut oder direkt miteinander verschweißt werden.


DC IT Shielding: modulare Konstruktion - schwarze, offene Tür vor rotem Raum
DC IT Shielding: modulare Konstruktion - Winkel eines Raums, mit Schrauben verstärkt
DC IT Shielding - Netzkonstruktion mit Schrauben verstärkt

Technische Umsetzung der Raum-Abschirmung

Die metallische Struktur eines Raum-in-Raum-Rechenzentrums bildet die Grundlage für eine geschlossene elektromagnetische Schirmhülle. Innerhalb bestehender Gebäude entsteht so ein vollständig abgeschirmter IT-Bereich, der sensible Systeme zuverlässig vor elektromagnetischen Störungen und unerwünschter Abstrahlung schützt.

Die Abschirmung erfolgt durch eine durchgehend leitfähige Raumstruktur aus hochwertigen, verzinkten Stahlpaneelen mit etwa zwei Millimetern Materialstärke. Diese Konstruktion verbindet hohe mechanische Stabilität mit einer effektiven Abschirmwirkung über ein breites Frequenzspektrum.

Besondere Aufmerksamkeit gilt der Umsetzung sämtlicher Öffnungen und Schnittstellen. Türen, Lüftungselemente sowie Medien- und Kabeldurchführungen werden technisch kontrolliert integriert und leitfähig in die Schirmstruktur eingebunden. Erst das präzise Zusammenspiel aller Komponenten gewährleistet eine dauerhaft geschlossene Faraday-Struktur und damit eine zuverlässige elektromagnetische Abschirmung.

Je nach Projektanforderung kann das DC IT Shielding für Raum-in-Raum-Rechenzentren in unterschiedlichen Bauweisen realisiert werden.

Modulare Paneelsysteme

Vorgefertigte Stahlmodule werden miteinander verschraubt und über spezielle Kontaktflächen elektrisch leitend verbunden. Durch präzise gefertigte Flansche und leitfähige Kontaktgewebe entsteht eine gleichmäßige, RF-dichte Verbindung zwischen den einzelnen Paneelen. Das modulare System ermöglicht eine flexible Integration in bestehende Gebäude sowie eine schnelle und wirtschaftliche Montage.

rule
Geschweißte Stahlkonstruktionen

Bei besonders hohen Anforderungen können die Stahlpaneele direkt miteinander verschweißt werden. Diese Bauweise sorgt für eine dauerhaft leitfähige Verbindung ohne mechanische Kontaktstellen und bietet maximale Abschirmleistung. Sie eignet sich insbesondere für sicherheitskritische Anwendungen, industrielle Umgebungen oder Räume mit erhöhten klimatischen oder mechanischen Belastungen.

Tragende Stahlstruktur

Für größere Raumlösungen oder freistehende Installationen kann eine eigenständige Stahlkonstruktion eingesetzt werden. Diese trägt die Lasten von Wand- und Deckenelementen der Schirmstruktur und ermöglicht eine vom Gebäude unabhängige Raumkonstruktion. Gleichzeitig können zusätzliche Installationen wie Klimasysteme, Kabeltrassen oder technische Infrastruktur sicher integriert werden.

Shielding-Komponenten

Neben der Schirmstruktur selbst sind zahlreiche technische Komponenten erforderlich, um einen geschlossenen Schirmraum zu schaffen.

Wandelement eines geschirmten Rechenzentrums

Eine rundum geschlossene Zelle bildet eine stabile, sichere Umgebung als Grundlage durchgängiger Abschirmung und verhindert zuverlässig das Ein- und Austreten elektromagnetischer Störungen.

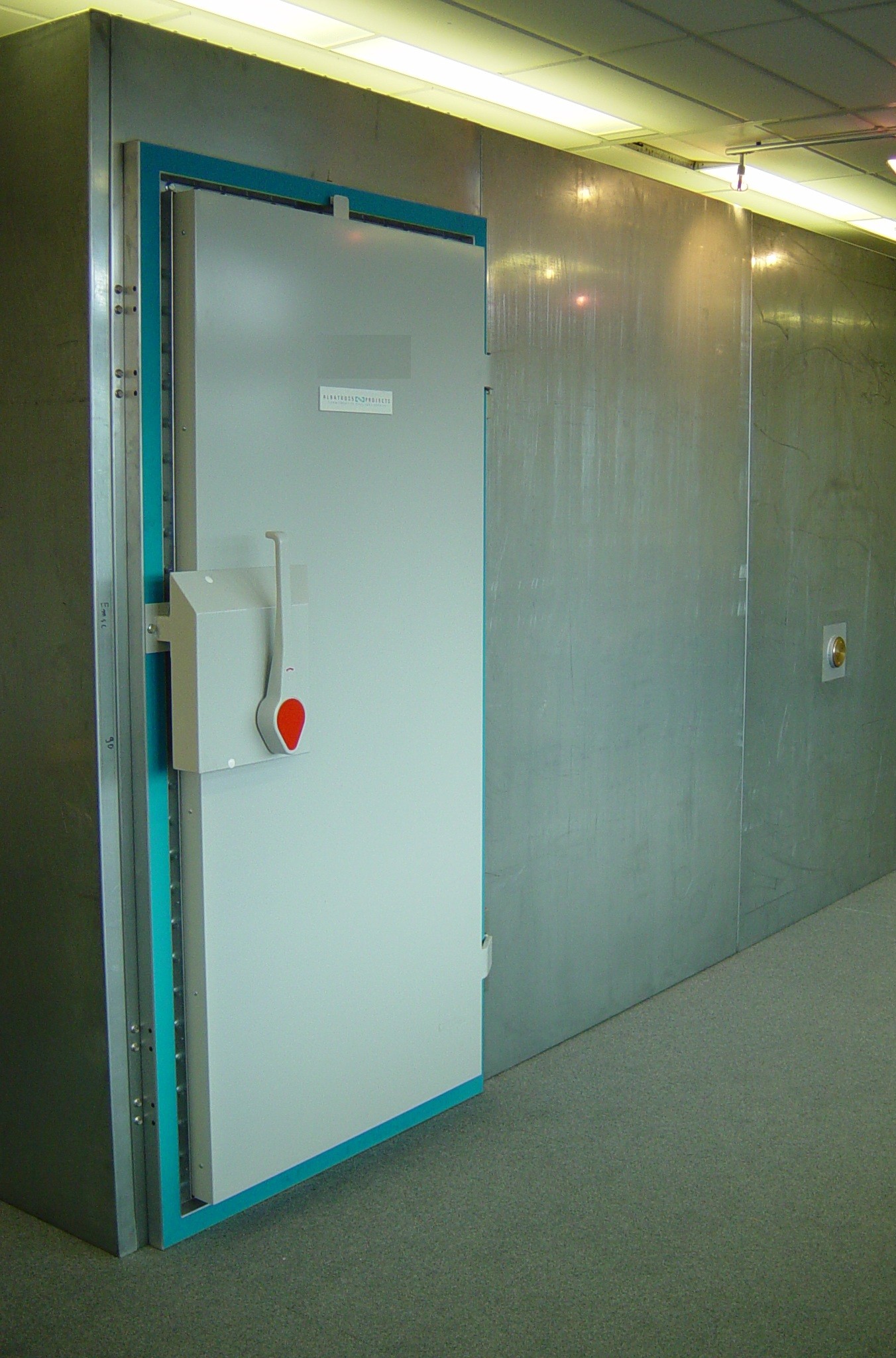

Geschirmte Türen bestehen aus einer metallischen Konstruktion mit speziellen Kontaktmechanismen, die beim Schließen eine durchgehende leitende Verbindung zur Schirmstruktur herstellen. Beim Öffnen und Schließen reinigen sich die Kontaktflächen selbst, wodurch eine dauerhaft zuverlässige Funktion der Schirmkabine gewährleistet wird.

Je nach Anwendung können verschiedene Türtypen eingesetzt werden, etwa Dreh- oder Schiebetüren.

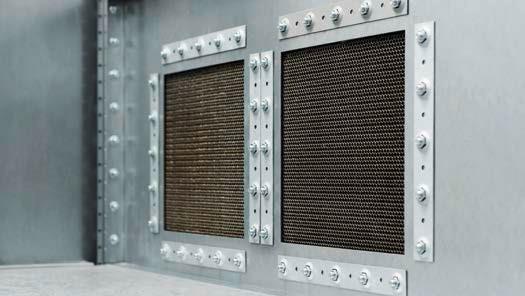

Auch die Belüftung muss in ein Abschirmkonzept integriert werden. Dafür werden spezielle Honeycomb-Lüftungselemente eingesetzt. Diese bestehen aus einer Struktur aus metallischen Wellenleitern, die Luftströmung ermöglichen, gleichzeitig aber elektromagnetische Signale abschwächen.

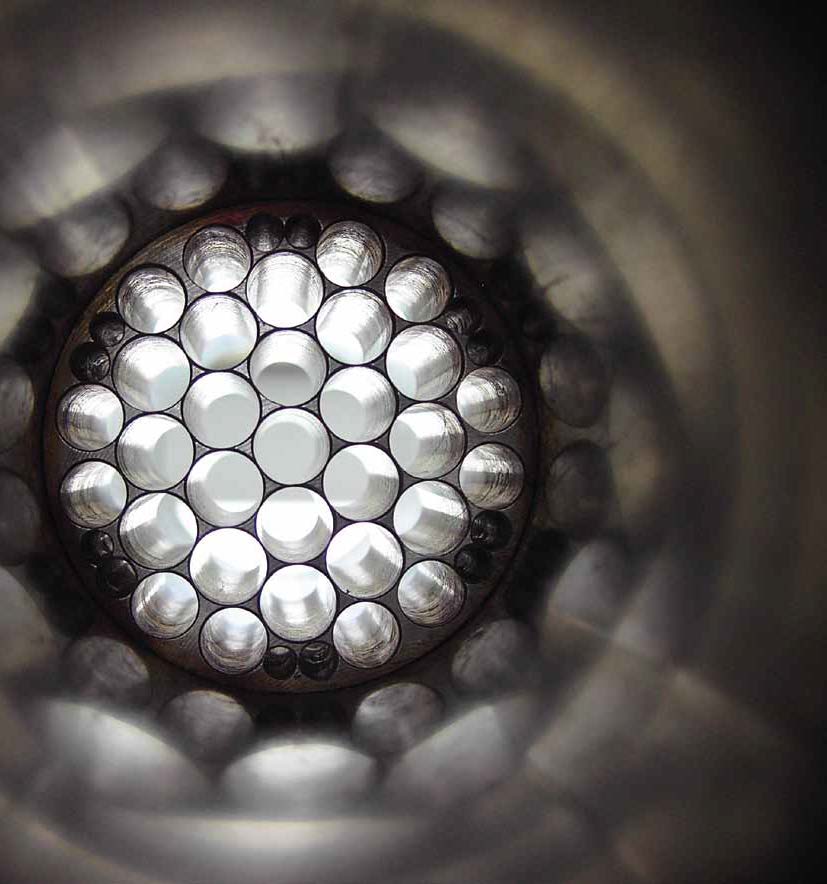

Kreisförmiges Bündel vieler silberner Metallröhren mit symmetrischer Anordnung und spiegelnden Oberflächen.

Energie-, Daten- und Medienleitungen müssen ebenfalls kontrolliert durch die Schirmstruktur geführt werden. Dafür werden spezielle Durchführungen oder sogenannte Feed-Through-Panels eingesetzt. Diese ermöglichen die Integration von Strom- und Datenleitungen, ohne die Abschirmwirkung zu beeinträchtigen.

Flächenschirmung

Je nach Bedarf und Anforderung können verschiedene Materialien zur Flächenschirmung verwendet werden:

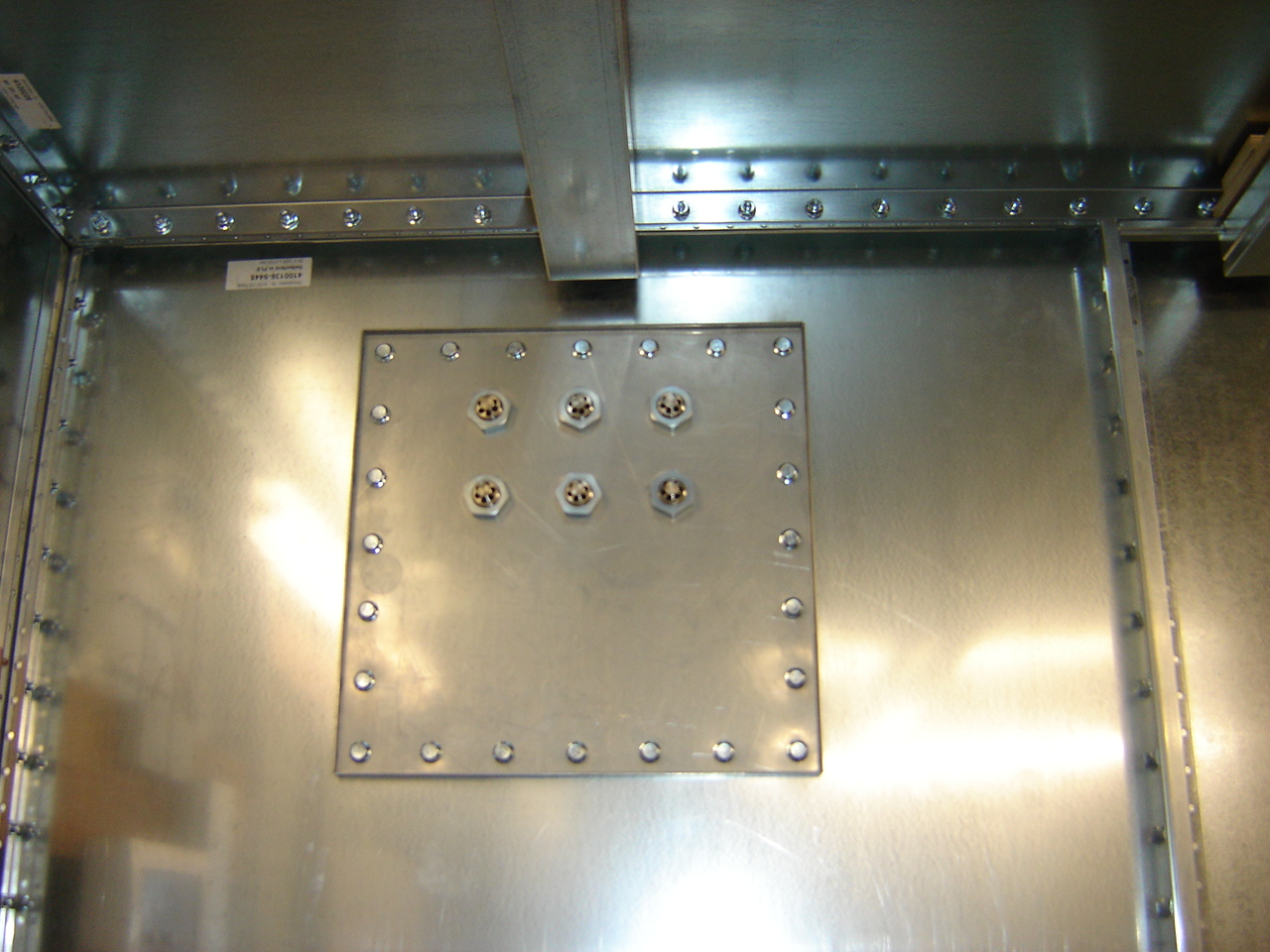

Stahlblechkabine

Innenraum eines Metallschranks mit verschraubter Platte, sechs Anschlüssen und stabilen Streben, sauber und präzise verarbeitet.
  • Abschirmkabinen aus 2 mm verzinktem Stahl bilden eine geschlossene Faraday-Struktur und schützen zuverlässig vor elektromagnetischer Strahlung bis in hohe Frequenzbereiche
  • Durch vorgefertigte Stahlmodule kann die Kabine schnell installiert, erweitert oder an individuelle Raum- und Projektanforderungen angepasst werden
  • Korrosionsgeschütztes Stahlblech sowie präzise gefertigte Verbindungssysteme sorgen für hohe Stabilität, langfristige Dichtheit und zuverlässige Funktion im täglichen Betrieb

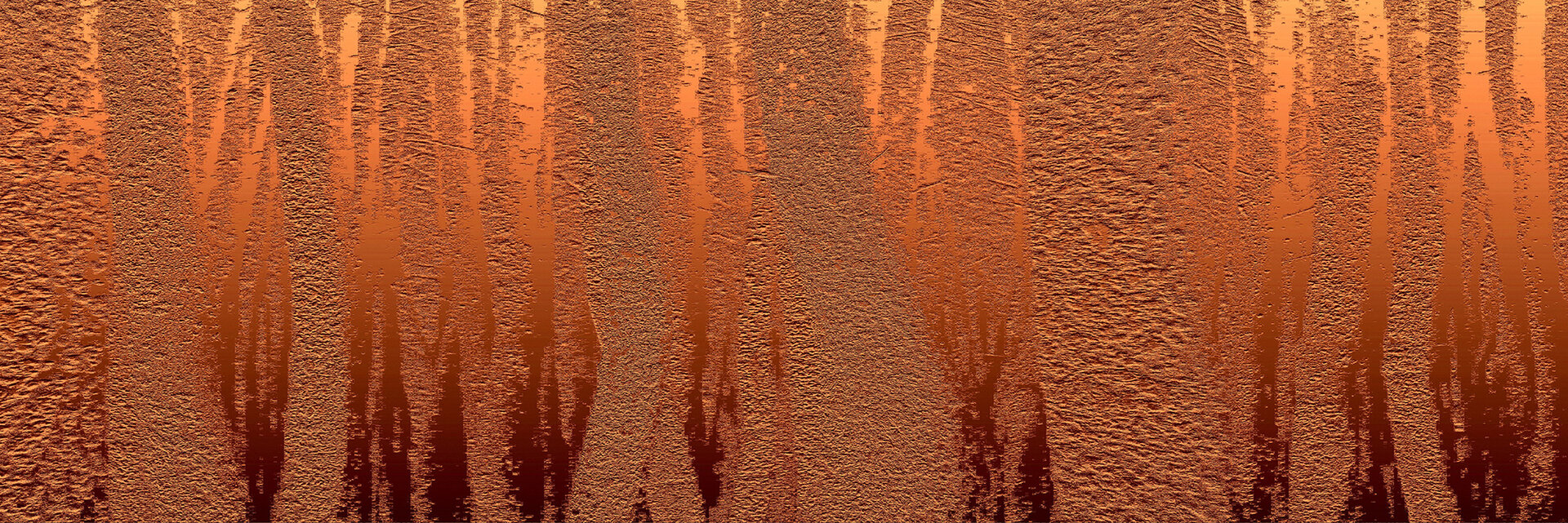

Kupferfolie

Kupferfolie
  • Die Kupferfolie erreicht mit 0,2–0,3 mm Stärke eine Schirmdämpfung von >100 dB im Frequenzbereich von 30 MHz bis 10 GHz
  • Durch vollflächiges, bleifreies Weichlöten entsteht eine geschlossene und besonders dichte Schirmhülle
  • Die dicht verlötete Kupferkonstruktion wirkt bauphysikalisch gleichzeitig als zuverlässige Dampfsperre

Geprüfte Schirmungsqualität

Unsere Abschirmlösungen bieten geprüfte und garantierte Shielding-Performance. Jede Lösung wird durch exakte Schirmdämpfungsmessungen (Überprüfungsmessung und Abnahmemessung) durch das Bundesamt für Sicherheit in der Informationstechnik validiert.



Rundes Logo mit schwarzem Kreis, rotem Schildsymbol und Text „SHIELDING QUALITY – GUARANTEED & TESTED“.
  • Systemgeprüfte Schirmdämpfung nach EN 50147-1, NSA 65-6, IEEE-STD 299 (MIL-STD 285)
  • Zertifiziert nach ISO 9001 und ISO 14001
  • Höchstverfügbarkeitsschutz mit Einstrahl- und Abstrahlsicherheit >80 dB. Die Abstrahlung von IT-Geräten wird um den Faktor 10.000 reduziert
  • BSI-konform (BSI: Bundesamt für Sicherheit der Informationstechnik)
  • Erfüllt Anforderungen an NATO-(SDIP-29) und TEMPEST-Bestimmungen
  • Patentierte Schirmtüren- und Tore (Schleusen)

Unser Schutzschirm für jedes Produkt

DC IT Shielding Safe

DC IT Shielding schützt Micro Data Center zuverlässig vor elektromagnetischen Störungen, Abstrahlung und unbefugtem Zugriff.

DC IT Shielding Container

DC IT Shielding macht den DC IT Container zur hochsicheren, mobilen Rechenzentrumseinheit.

DC IT Shielding Room

Mit dem DC IT Shielding wird der DC IT Room zur sicheren IT-Zone innerhalb bestehender Gebäude.

DC IT Shielding Konfigurator

Ihre sensiblen IT-Systeme verdienen mehr als klassischen Schutz. Konfigurieren Sie jetzt Ihre individuelle Abschirmungslösung gegen elektromagnetische Einflüsse, Datenabstrahlung und externe Störungen – direkt für Ihre Infrastruktur. DC IT Shielding – geprüfte Sicherheit für hochsensible IT-Umgebungen.
