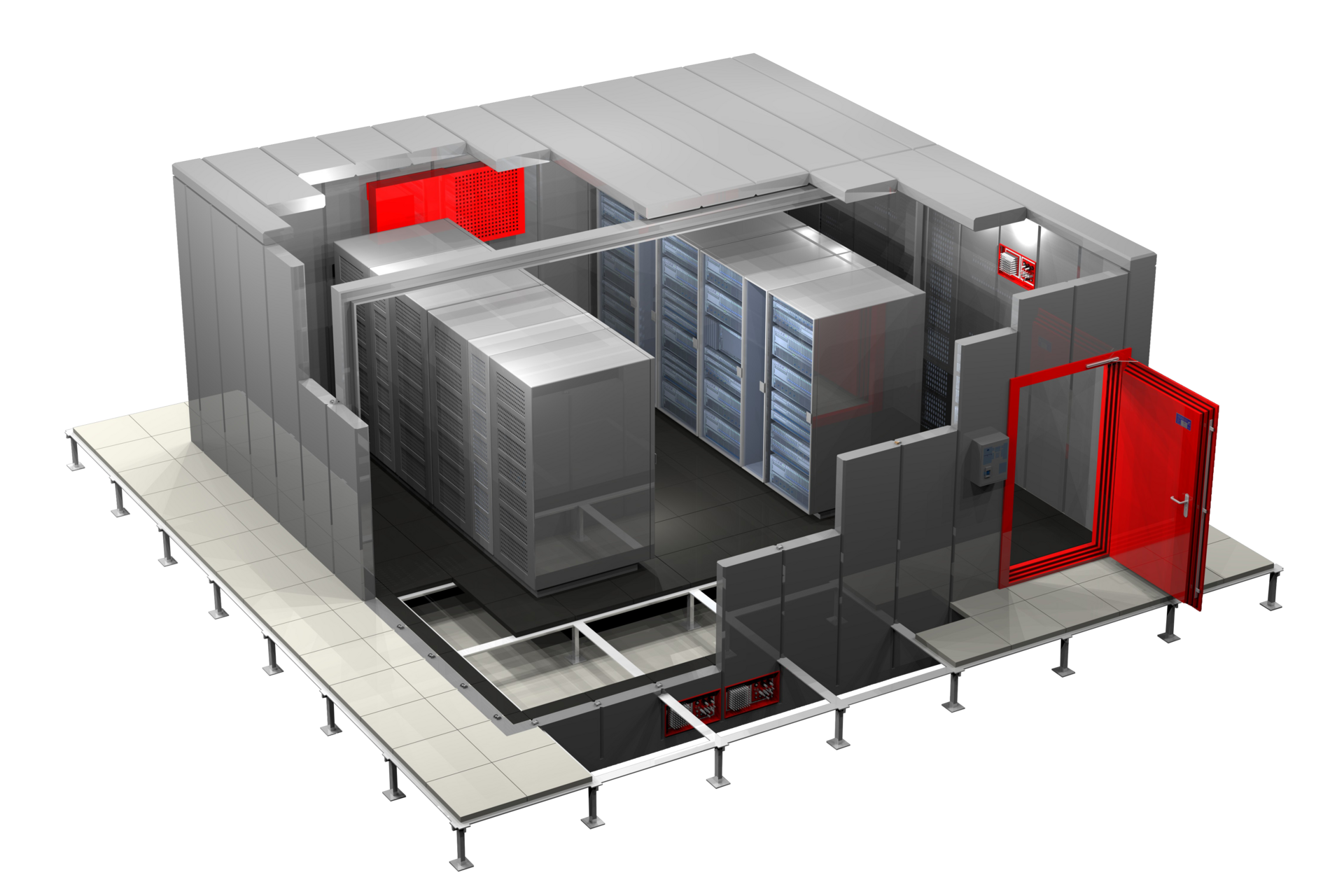

DC IT Room Granite Grafik

DC IT Room
Granite ECB·S

Maximale Sicherheit für Ihr Rechenzentrum

  • Modulares Raum-in-Raum-System bestehend aus Wand-, Decken- und Bodenelementen
  • Typgeprüft und ECB·S-zertifiziert nach EN 1047-2 und weiteren aktuellen europäischen Normen
  • Baulicher IT-Schutz gemäß BITKOM RZ-Kategorie D, BSI, EN 50600
  • Einbruchschutz nach RC 3 oder höher
Jetzt Konfigurieren

Hochverfügbarkeits-IT-Schutz der neuesten Generation

ECB·S zertifizierten Raum-in-Raum–System für den Schutz von kritischen IT-Infrastrukturen. Hinzu kommen branchenspezifische Empfehlungen und Gesetze (z. B. für den Bereich Healthcare), die wegen ihrer Systemrelevanz diese Raumsysteme für den Schutz der IT stark empfehlen oder sogar vorschreiben.

ECB·S nach EN 1047-2 ist der stärkste Schutz auf dem Markt gegen Feuer, Wasser, Staub, unerlaubtem Zugriff und Explosionen. Eingesetzt wird diese Lösung u.a. in Banken und Regierungseinrichtungen, von Telekommunikationsanbietern, Medienunternehmen, Energielieferanten sowie sämtlichen Einrichtungen, die sich einen Ausfall Ihrer Daten nicht leisten dürfen.

Detailaufnahmen DC IT Room Granite

Technikraum für Rechenzentrum mit Brandschutztür, Löschanlage und Schaltschrank mit elekronischer Verteilung
Seperater Technikraum im Rechenzentrum mit Stromverteilung und Brandmeldeanlage
Zwei Reihen Server-Racks in den Cages im Datenraum des Rechenzentrums
DerDatenraum im Rechenzentrum mit Servergängen, Beleuchtung und Feuerlöschsystem
DC IT Room Granite Frontaufnahme
DC IT Room Granite Sicherheitstür offen
DC IT Room Granite Sicherheitstür mit Certified Sticker
Notausgangsschild über der Sicherheitstür, seitlich
Sicherheitstür DC IT Room Granite mit Notausgangsschild
Türknauf mit Schloss
Türgriff mit Sicherheitsvorrichtung zum eingeben eines Codes, Schloss
Klimaschieber, Rechteck mit Netz
Schaltschrank geschlossen in weiß
Schaltschrank offen, weiß
Hartschott, verschiedenfarbige Kabelausgänge und 2 Messingausgänge

Geschützt gegen physikalische Gefahren

Brandschutz

Besonderer Brandschutz für Ihre IT nach ECB·S und EN 1047-2

Einbruchschutz

Schützen Sie Ihre IT-Infrastruktur vor Einbrüchen oder unerlaubtem Fremdzugriff nach EN1627

Explosionsschutz

Nach EN 13123-2 / 13124-2 – damit Ihre IT auch im Fall der Fälle intakt bleibt.

Wasser- und Staubschutz

Wasser- und Staubschutz nach EN 60529 zum Schutz von Hardware und Daten.

Schutz vor Trümmerlast

Sollten die tragenden Gebäude-Elemente einbrechen bleibt ihre IT weiter geschützt.

Schutz vor Vandalismus

Schützen Sie Ihre IT-Infrastruktur gegen mutwillige Zerstörung.

mobile-data
Schutz vor Abstrahlung

Optimaler Schutz vor Lauschangriffen und elektromagnetischer Strahlung.

hearing
Lärmschutz

Senken Sie den Geräuschpegel Ihres Serverraums.

Schutz vor korrosiven Gasen

Beugen Sie korrosiven Zerstörungen vor.

Prüfungen

für Ihren IT-Schutz

Brandschutz

Besonderer Brandschutz für Ihre IT nach ECB·S und EN 1047-2
Zum Video

Explosionsschutz

Nach EN 13123-2 / 13124-2 - damit Ihre IT auch im Fall der Fälle intakt bleibt
Zum Video

Als vollwertiges Indoor Data Center oder als Outdoor-Lösung

Das flexible, modulare Raumsystem ist erweiterbar ab 2 m² bis hin zum Großraumrechenzentrum. Das System passt sich modular den jeweiligen Gegebenheiten an. Nutzen Sie bestehende, normale Gebäude und bauen Sie einfach ein sicheres Rechenzentrum hinein. Sie sparen den Neubau und haben hohe Investitionssicherheit. Die Räume können jederzeit wieder umgebaut, abgebaut oder umgezogen werden.

Fehlt Ihnen der notwendige Platz im Gebäude? Dann ziehen Sie mit dem Raum in unser Outdoor-System ummantelt mit einem Stahlgehäuse. Sie sparen den Neubau und können jederzeit wieder umziehen oder modular verändern.

Outdoor DC IT Room Granite Grafik

Ausstattungsoptionen



Für Raum ohne Träger:
Breite 600 mm, Dicke 135 mm,
Standardlängen: 1210, 1815, 2420, 3025, 3630 mm
Für Raum mit Träger:
Breite 600 mm, Dicke 135 mm,
Start- und Endlängen: 300, 905, 1510, 2115, 2720 mm
Zwischenlängen: 600, 1205, 1810, 2415, 3020 mm
Hinweis:
Ab einer Raumbreite von mehr als 3,60 m muss ein Trä-
ger verbaut werden. Der Montageabstand zur bauseiti-
gen Decke muss mindestens 100 mm betragen.

Weitere Größen oder Ausführungen sind auf Anfrage lieferbar.

Breite 600 mm, Dicke 135 mm,
Höhe 2500 – 4000 mm (Rastermaß: 50 mm)

Weitere Größen oder Ausführungen sind auf Anfrage lieferbar.

Schenkelmaß 300 x 300 mm, Dicke 135 mm,
Länge entsprechend der Seitenelemente

Weitere Größen oder Ausführungen sind auf Anfrage lieferbar.

Der Boden wird aus vorgefertigten, druckbeständigen Isolierplatten zusammengelegt und mit verzinkten,
1,5 mm starken Stahlblechen abgedeckt.
Abmessungen Isolierplatte (H x B): 1200 x 600 mm
Dicke 41,5 mm bei Montage im Erdgeschoss
Dicke 61,5 mm bei Montage auf Etagen

Hartschott DN 200
Freier Belegraum für die Durchführung von Kabel und Rohren: 120 x120 mm. Verschluss mit Dichtungsmodulen in Abhängigkeit vom Kabel- und Rohrdurchmesser. Das Nachrüsten von Daten- oder Versorgungsleitungen ist möglich.

Klimaschieber zur Be- und Entlüftung des Raumsystems.
Überdruckschieber zur Überdruckableitung beim Einsatz einer Brandlöschanlage.
Kombischieber zur elektrischen Be- und Entlüftung und als pneumatische Druckentlastung.
Abmessungen (lichte Wandöffnung): ca. 300 x 300 mm, 500 x 500 mm oder 700 x 700 mm.

Weitere Größen oder Ausführungen sind auf Anfrage lieferbar.

Größen
Standardmaße (lichter Durchgang): 2130 x 970 mm, 2330 x 970 mm, 2130 x 1270 mm oder 2330 x 1270 mm.
Alle Türsysteme sind mit Türanschlag DIN links oder DIN rechts erhältlich. Standardtürfarbe: Verkehrsrot (RAL 3020). Andere Durchgangsmaße und RAL-Farben auf Anfrage.
Schlosssystem
Mit motorischer Mehrfachverriegelung zur Ansteuerung über ein bauseitiges Zutrittskontrollsystem.
Tüschließer
Standard ist der Türschließer GEZE TS 5000. Es sind aber auch die Modelle GEZE TS 5000E mit elektrischem Feststeller und GEZE TS 5000R mit elektrischem Feststeller und integriertem Rauchmelder erhältlich.
Kontakte
Im Standard ist die Tür mit zwei Magnetkontakten der VdS-Klasse C zur Zustandsüberwachung ausgestattet.

  • Zutrittskontrolle
  • Doppelboden
  • Beleuchtung
  • Elektrische Systemsteuerung
  • Monitoringsysteme
  • Server- und Netzwerkschränke

Für den DC IT Room Granite gibt es eine große Bandbreite an Ausstattungsoptionen.
Gerne beraten wir Sie bei der optimalen Ausstattung.

Maximale Sicherheit und Hochverfügbarkeit



Die ECB·S-Zertifizierung kommt einem Ritterschlag in Sachen Brandschutzsicherheit gleich. Die European Certification Body GmbH (ECB) ist ein führender Zertifizierungsdienstleister für Sicherheitsprodukte auf europäischer und internationaler Ebene. Nach erfolgreich bestandener Prüfung erteilt die ECB das ECB·S-Zertifikat.

Erfahren Sie hier alle Details der Typprüfung gemäß EN 1047-2 (Brandschutz)



Für uns von der Bundesanstalt für Materialforschung und -prüfung durchgeführt: Prüfung unseres Granite-Room vs. Standard F90-Sicherheitsraum (hergestellt aus handelsüblichen F90-Sandwichpaneelen). Das Ergebnis: Bereits bei 5 kg TNT bleibt vom Standart F90-Schrank kaum etwas übrig. Selbst beim 12 kg TNT-Sprengstofftest bleibt Ihre EDV im Granite-Room unbeschädigt.

Erfahren Sie hier alle Details der Systemprüfung Explosionsschutz

Wir ummanteln auf Wunsch innerhalb kürzester Zeit Ihre IT im laufenden Betrieb mit diesem Raum-in-Raum-System! Das System ist modular und deshalb auf jede Größe anpassbar. Sie haben keinen Ausfall der IT und langwieriges Platzmanagement ist überflüssig.

Prüfungen, Wertigkeiten und Zertifizierungen

  Granite ECB·S Quartzite 9.3 Quartzite 9.0
ZERTIFIZIERUNG (Brandschutz)
ECB·S-Zertifizierung gemäß EN 1047-2:2009+A:2013 ✓ – –
Qualitätsfremdkontrolle in der Produktion ✓ – –
Qualitätsfremdkontrolle auf der Baustelle ✓ – –
BRANDSCHUTZ
Typgeprüft nach EN 1047-2, 60 Minuten Beflammung plus Abkühlkurve bis zu 24 Stunden ✓ – –
Systemprüfung mit Einhaltung der Grenzwerte (50 K, 85 % Luftfeuchte) nach EN 1047-2 über 30 Minuten ✓ ✓ –
Allgemeines bauaufsichtliches Prüfzeugnis F90 ✓ – –
Systemprüfung EI 90 nach EN 13501-2/EN 1363-1 von außen nach innen ✓ ✓ ✓
Systemprüfung EI 90 nach EN 13501-2/EN 1363-1 von innen nach außen Optional Optional Optional
Bauteilprüfung (Wand/Decke) EI 180 nach EN 13501-2/EN 1363-1 von außen nach innen ✓ – –
Bauteilprüfung (Wand/Decke) EI 120 nach EN 13501-2/EN 1363-1 von außen nach innen ✓ ✓ ✓
Bauteilprüfung (Wand/Decke) EI 120 nach EN 13501-2/EN 1363-1 von innen nach außen ✓ ✓ ✓
EINBRUCHSCHUTZ
Zertifizierte Einbruchhemmung RC 3 nach EN 1627/1628/1629/1630 ✓ – –
Systemprüfung Einbruchhemmung RC 4 nach EN 1627/1630 Optional – –
Systemprüfung Einbruchhemmung RC 3 nach EN 1627/1630 ✓ Optional Optional
Systemprüfung Einbruchhemmung RC 2 nach EN 1627/1630 ✓ ✓ ✓
EXPLOSIONSSCHUTZ
Systemprüfung Sprengwirkungshemmung EXR 3 nach EN 13123-2/EN 13124-2 ✓ – –
RAUCHGASDICHTIGKEIT
Systemprüfung Rauchgasdichtigkeit nach EN 1634-3 ✓ ✓ –
STAUB- UND WASSERDICHTIGKEIT
Systemprüfung Staub- und Wasserdichtigkeit IP 56 nach EN 60529 ✓ ✓ ✓
Systemprüfung Staub- und Wasserdichtigkeit IP 67 nach EN 60529 Optional – –
500 mm Wassersäule über 72 Stunden ✓ – –
400 mm Wassersäule über 72 Stunden ✓ ✓ ✓
SCHIRMDÄMPFUNG (EMV-Schutz)
Schirmdämpfungsprüfung nach 50147-1 ✓ ✓ ✓
WIDERSTAND GEGEN TRÜMMERLASTEN
Stoßprüfung nach EN 1047-2 (Stoßenergie ca. 3.000 Nm) ✓ – –
Dreimaliger Kugelstoß nach DIN 4102-2 – ✓ ✓
Weitere Nachweise auf Anfrage.
